Защитный футляр газовой трубы (ЗФГТ)
Защитный футляр газовой трубы (ЗФГТ) из стеклопластика ВКЗ-ФЗТ
Производство футляров ВКЗ-ФЗТ из композитных материалов высокого качества для подземных трубопроводов - труб газопроводов и труб нефтепроводов по ТУ 23.14.12-003-00590697-2024. Разработка рем. комплектов для газопровода по ТЗ Заказчика. Разработка, производство, испытание защитных элементов трубопроводов по ТЗ. Разработка футляров под отводы труб разных углов. Продукция прошла испытания и имеет сертификат «ГАЗСЕРТ» №ЮАЧ1.RU.1407.H00113 / П002036
Где применяются футляры ВКЗ-ФЗТ(ЗФГТ)
Композитный защитный футляр применяется для защиты труб от внешних нагрузок и механических повреждений в местах пересечения с подземными сооружениями, автомобильных дорог, железнодорожными и трамвайными путями, а также для возможного обнаружения и отвода газа в случае повреждения газопровода в пределах защитного футляра.
Тип футляра | D трубы, по | Толщина стенки футляра, мм (не менее) | D футляра | Вес футляра, кг/метр |
ЗФГТ 150 | 50 - 80 | 5 | 159/169 | 11 |
ЗФГТ 200 | 89 - 123 | 5 | 219/229 | 13 |
ЗФГТ 250 | 125 - 165 | 6 | 273/285 | 14 |
ЗФГТ 300 | 168 - 237 | 6 | 325/337 | 16 |
ЗФГТ 350 | 250 - 291 | 6 | 377/389 | 18 |
ЗФГТ 400 | 300 - 335 | 7 | 426/440 | 20 |
ЗФГТ 500 | 343 - 435 | 8 | 530/546 | 24 |
ЗФГТ 600 | 450 - 560 | 11 | 720/742 | 63 |
ЗФГТ 800 | 600 - 720 | 11 | 850/872 | 75 |
ЗФГТ 1000 | 630-730-820 | 12 | 1024/1048 | 92 |
ЗФГТ 1500 | 1175-1256 | 14 | 1424/1452 | 129 |
Комплектность футляра: кожухи футляра (верхний и нижний), центраторы , крепёж из нержавеющей стали , резина уплотнительная , штуцер для присоединения контрольной трубки, контрольная трубка, ковер газовый.
Производим доставку во все регионы РФ со склада в г. Волгоград
Срок производства футляра от 7 рабочих дней
Преимущества
Стеклопластиковые защитные футляры имеют ряд преимуществ перед стальными:
- Компактные размеры и лёгкий вес
- Монтаж конструкций даже в ограниченных пространствах
- Установка на действующих трубопроводах без демонтажа или отключения инженерных систем
- Быстрая сборка, не требующая высококлассных специалистов и долгого монтажа
- Отсутствие сварки
- Отсутствие коррозии
- Защита от блуждающих токов
- Срок эксплуатации до 30 лет
- Герметичность
- Прочность
- Не требует обслуживания
- Отвечают всем требования безопасности
- Рабочая температура от -50 до +100
- Штуцер, интегрированный в корпус, позволяет подключать систему контроля утечек газа, что повышает уровень промышленной безопасности и упрощает проведение плановых проверок состояния трубопроводов.
Как происходит монтаж защитного футляра

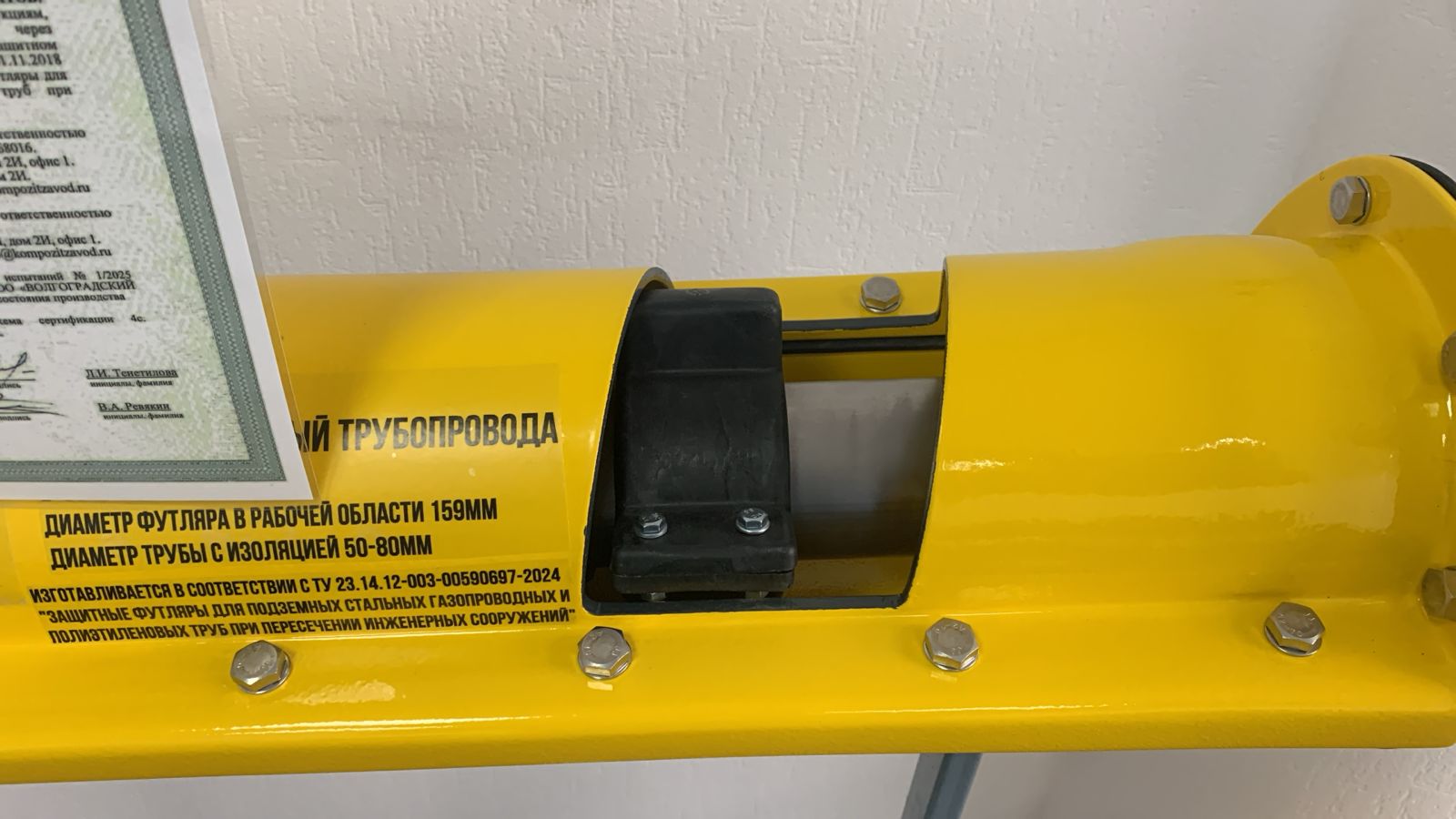

Монтаж не требует отключения газопроводов, что позволяет избежать лишних затрат и временных простоев. Защитный футляр ВКЗ-ФЗТ собирается из верхнего и нижнего кожухов. Эти кожухи стягиваются болтами из нержавеющей стали и герметизируются резиновыми уплотнителями. Конструкция кожуха обеспечивает надёжное герметичное соединение и упрощает подключение оборудования для контроля утечек газа. Для этого корпус оснащён специальным штуцером, позволяющим быстро и удобно подсоединить трубку контроля герметичности.
СНИПЫ регулирующие прокладку трубопроводов и применении футляров:
СНиП 42-01-2002 Газораспределительные системы:
СП 42-101-2003 "Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб"
СНиП 32-01-95 "Железные дороги колеи 1520 мм"
